轴承作为机械传动系统中的关键组件，其性能直接影响到整个机械系统的运行效率和寿命。因此，对轴承的分类、选用及其选型计算进行深入探讨具有重要意义。本文将从轴承的分类、选用原则及选型计算三个方面进行详细阐述。

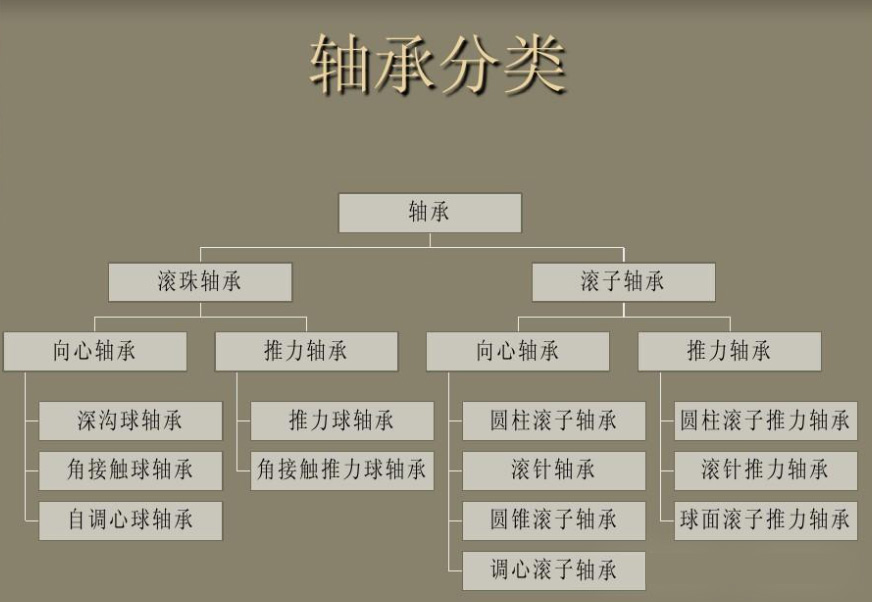

一、轴承的分类
轴承种类繁多，按不同的分类标准可以划分为多种类型。以下是一些常见的分类方式：

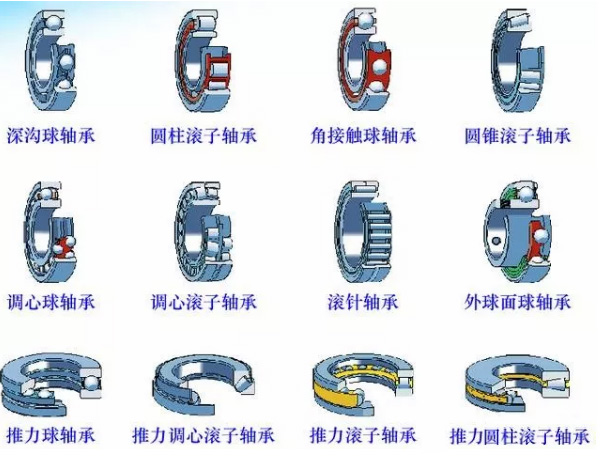

1. 按滚动体种类分类
球轴承：主要包括深沟球轴承、角接触球轴承等。这类轴承具有摩擦阻力小、极限转速高、价格低廉等优点，广泛应用于各类机械设备中。
滚子轴承：包括圆柱滚子轴承、圆锥滚子轴承、滚针轴承等。滚子轴承由于滚动体的形状和排列方式不同，具有不同的承载能力和适用场景。例如，圆柱滚子轴承适用于承受较大的径向载荷，圆锥滚子轴承则适用于同时承受径向和轴向载荷的场合。
2. 按工作时能否调心分类
调心轴承：如调心球轴承和调心滚子轴承。这类轴承能够在轴稍微倾斜或弯曲的情况下保持正常工作，具有良好的调心性能。
非调心轴承：如深沟球轴承、圆锥滚子轴承等。这类轴承对轴的安装精度要求较高，但通常具有更高的承载能力和精度。

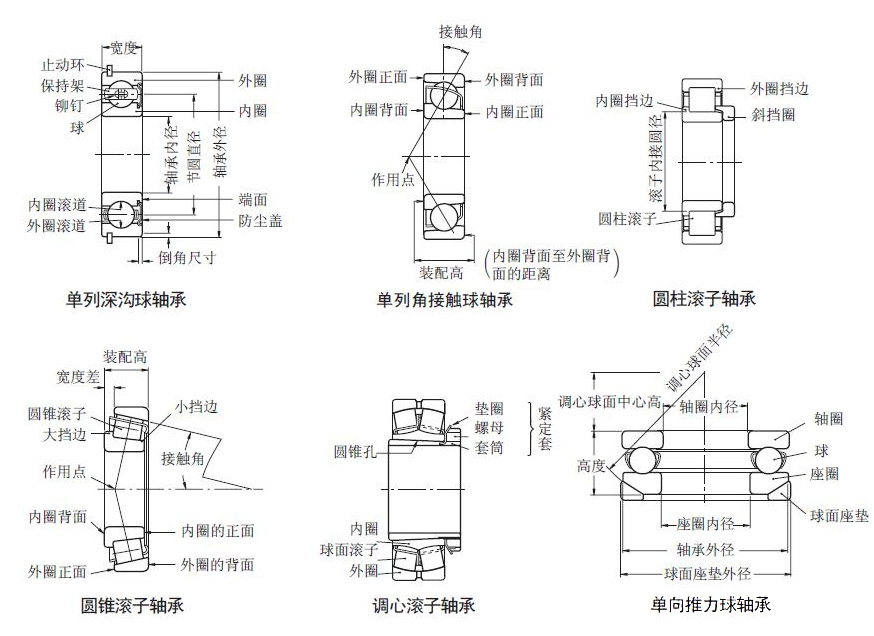

3. 按结构类型分类
向心轴承：主要承受径向载荷，如深沟球轴承、圆柱滚子轴承等。
推力轴承：主要承受轴向载荷，如推力球轴承、推力滚子轴承等。
组合轴承：由两种或多种轴承结构形式组合而成，如滚针和推力圆柱滚子组合轴承，以适应复杂的工况需求。
二、轴承的选用原则
在选用轴承时，需要综合考虑多个因素，以确保所选轴承能够满足设备的使用要求。以下是一些主要的选用原则：
1. 载荷大小和方向
载荷是选用轴承的首要因素。根据设备所承受的载荷大小和方向，选择合适的轴承类型和尺寸。一般来说，滚子轴承的承载能力大于相同尺寸的球轴承，因此在承受重载荷时，应优先考虑滚子轴承。同时，当载荷作用在轴承的中心时，可选用单列轴承；当载荷不是作用在轴承的中心时，应考虑使用双列轴承或配对使用的单列轴承以承受倾覆力矩。
2. 转速要求
轴承的转速也是选用时需要考虑的重要因素。不同类型的轴承具有不同的极限转速。在高速应用场合中，应选用摩擦阻力小、极限转速高的轴承类型，如深沟球轴承和角接触球轴承。而在低速应用场合中，可选用承载能力更高的圆锥滚子轴承或圆柱滚子轴承。
3. 调心要求
当轴的中心线与轴承座中心线不同，存在角度误差或轴的刚性较小容易受力弯曲时，应选用具有良好调心性能的轴承类型，如调心球轴承和调心滚子轴承。这类轴承能够在轴稍微倾斜或弯曲的情况下保持正常工作，降低因安装误差或轴变形对轴承性能的影响。
4. 精度要求
轴承的精度直接影响到机械设备的运行精度和稳定性。在精密机械中，应选用精度等级较高的轴承类型，以确保设备的运行精度。同时，在选择轴承时还需要考虑轴和外壳的精度以及摩擦力矩等因素对轴承精度的影响。
5. 润滑方式和工作环境
润滑方式也是选用轴承时需要考虑的重要因素之一。根据设备的工作环境和润滑要求选择合适的润滑方式和润滑剂。在潮湿、腐蚀性强的环境中工作的设备应选用具有良好密封性能的轴承类型，并选用适合的润滑剂以防止腐蚀和磨损。
三、轴承的选型计算
轴承的选型计算是一个复杂而系统的过程，需要综合考虑多个因素以确定合适的轴承类型和尺寸。以下是一些主要的选型计算步骤：
1. 确定载荷条件
首先需要对设备所承受的载荷进行分析和计算，包括径向载荷和轴向载荷的大小和方向。这是选型计算的基础数据。
2. 计算当量动载荷
根据载荷条件和轴承的类型选择合适的载荷系数（如径向载荷系数X和轴向载荷系数Y），计算当量动载荷P。当量动载荷是反映轴承实际工作负荷的综合性指标，用于后续的计算和选型。
3. 确定轴承寿命要求
根据设备的使用要求和预期寿命确定轴承的寿命要求。这通常需要根据设备的工作时间、工作强度以及维护周期等因素进行综合考虑。
4. 计算基本额定动载荷
根据预期寿命Lh（以小时为单位）和转速n（单位为r/min），计算所需的基本额定动载荷C。这是选型计算中的关键步骤之一，用于确定所选轴承的承载能力是否满足要求。
5. 选择轴承型号
根据计算得出的基本额定动载荷C和设备的实际使用要求，从轴承产品目录中选择合适的轴承型号。在选型过程中还需要考虑轴承的安装和拆卸条件、润滑方式、工作环境温度以及精度要求等因素。
6. 验算所选轴承的额定载荷和极限转速
最后需要对所选轴承的额定载荷和极限转速进行验算，以确保所选轴承能够满足设备的实际使用要求。如果所选轴承的额定载荷和极限转速低于设备的实际要求，则需要重新进行选型计算。
结语
轴承的分类、选用及其选型计算是一个复杂而系统的过程。在实际应用中需要根据设备的具体使用要求和工况条件进行综合考虑和计算以确定合适的轴承类型和尺寸。同时还需要注意轴承的安装和维护保养工作以确保其长期稳定运行。
